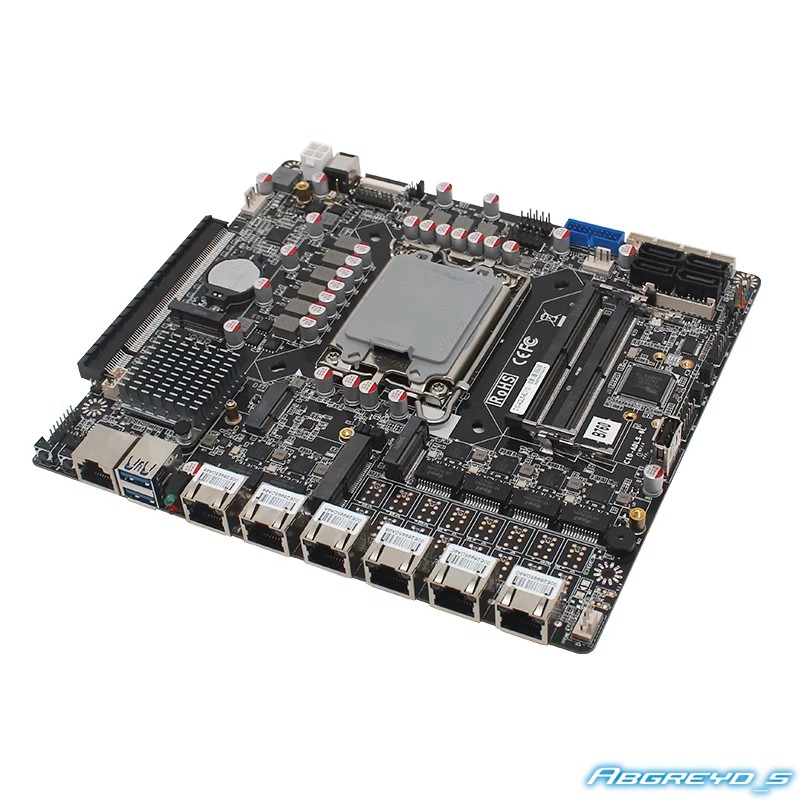

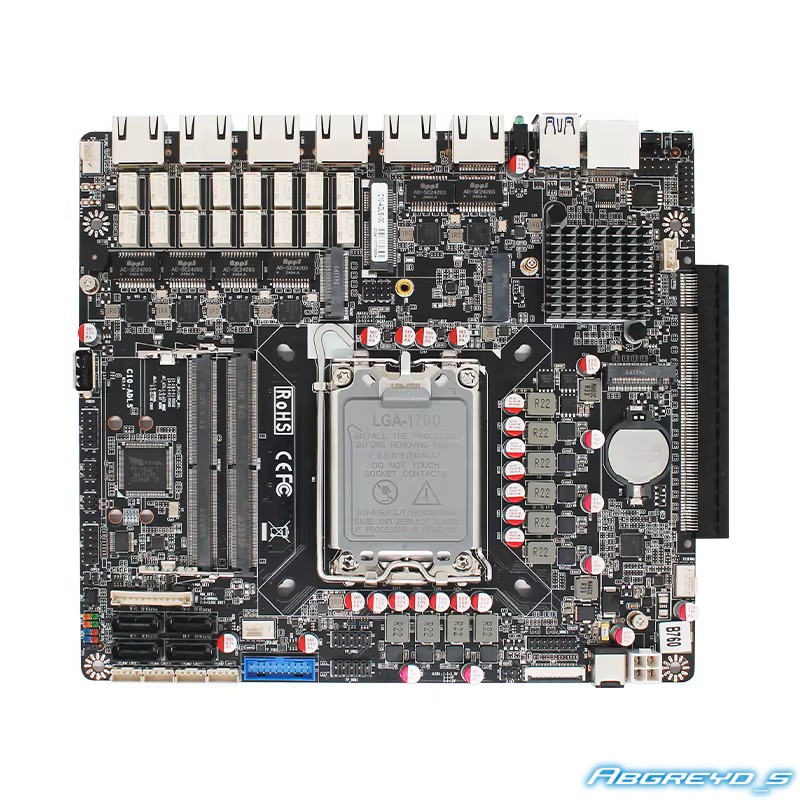

Промышленная сетевая материнская плата Intel LGA 1700
Mingwei C10-ADLS
Промышленная материнская плата на базе чипсета Intel B760 для процессоров Intel Core 12-го и 13-го поколений. Поддерживает память DDR5 SO-DIMM, шесть сетевых портов 2.5GbE с функцией Bypass, два накопителя M.2 NVMe, четыре SATA, слот PCI Express x16 и расширенные интерфейсы для сетевых, встраиваемых и автоматизированных систем.
1 × LGA 1700
Процессорный сокет
2 SO-DIMM
Слоты памяти
до 64 ГБ
Оперативная память
6 × 2.5GbE
Сетевые порты
Платформа Intel Alder Lake и Raptor Lake Сокет LGA 1700 и чипсет Intel B760 обеспечивают поддержку совместимых процессоров Intel Core i3, Core i5 и Core i7 12-го и 13-го поколений.
Компактная память DDR5 Два слота SO-DIMM поддерживают до 64 ГБ оперативной памяти DDR5 со скоростью до 5600 МТ/с при использовании совместимого процессора и модулей.
Накопители и расширение Плата оснащена слотом PCI Express x16, двумя разъёмами M.2 для NVMe-накопителей, четырьмя портами SATA и разъёмами M.2 B-Key для модулей мобильной связи.

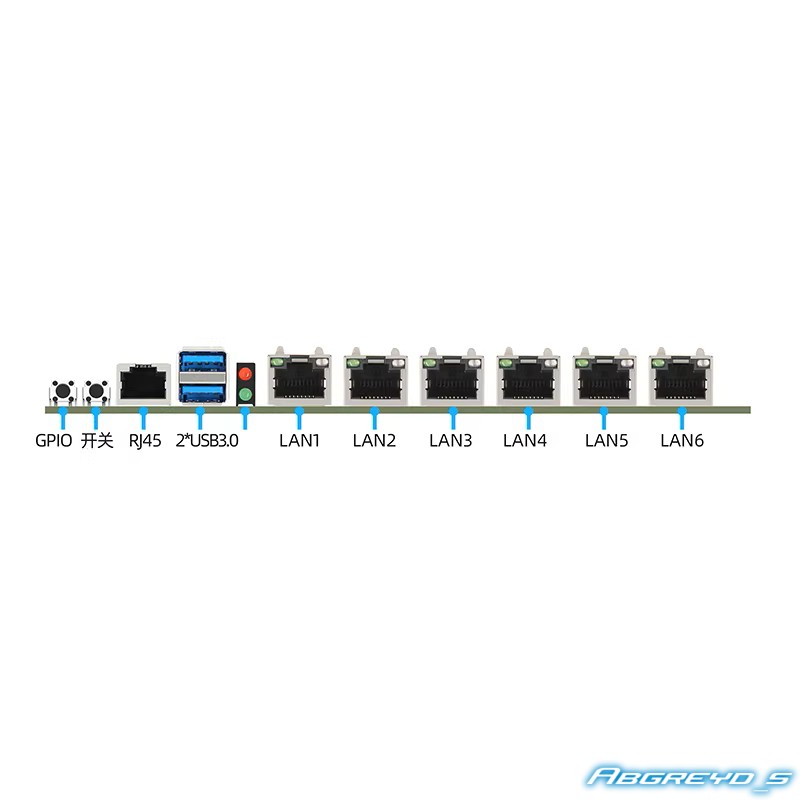

Шесть сетевых портов с Bypass Контроллеры Intel i225 или i226 обеспечивают шесть подключений 2.5GbE, а аппаратная функция Bypass на части портов позволяет использовать плату в маршрутизаторах, межсетевых экранах и сетевых шлюзах.
Ключевые преимущества платформы:
- Один процессорный сокет Intel LGA 1700.
- Чипсет Intel B760.
- Поддержка Intel Core 12-го и 13-го поколений.
- Два слота DDR5 SO-DIMM.
- Максимальный объём памяти до 64 ГБ.
- Скорость памяти до 5600 МТ/с.
- Шесть сетевых портов 2.5GbE.
- Сетевые контроллеры Intel i225 или i226.
- Аппаратная функция LAN Bypass.
- Один слот PCI Express x16.
- Два разъёма M.2 для NVMe-накопителей.
- Четыре порта SATA 6 Гбит/с.

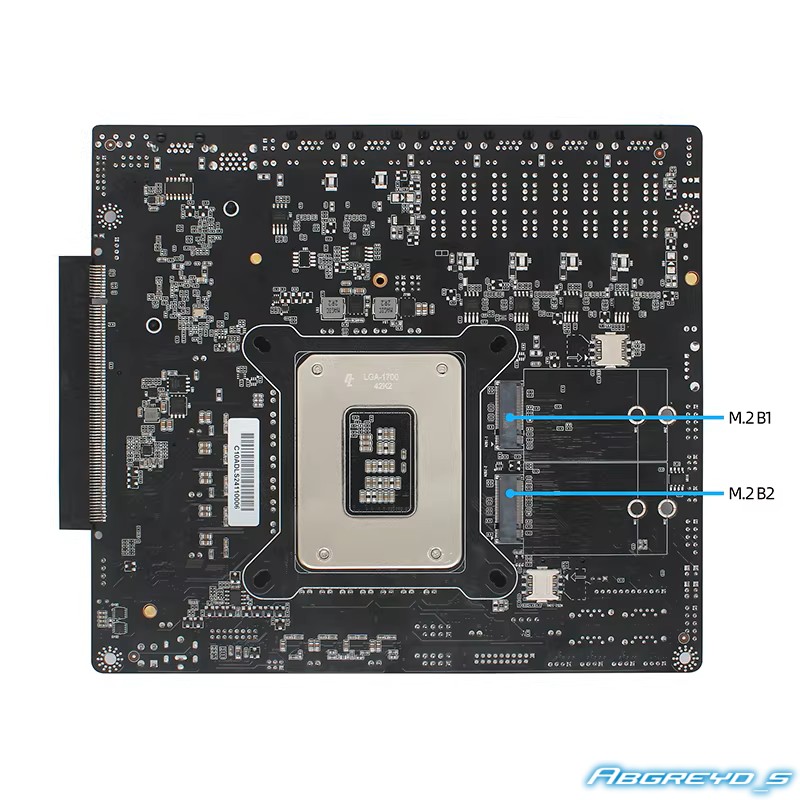

- Разъёмы M.2 B-Key для модулей 4G или 5G.
- Видеовыходы HDMI, VGA и eDP.
- Широкий диапазон входного напряжения 12–24 В.

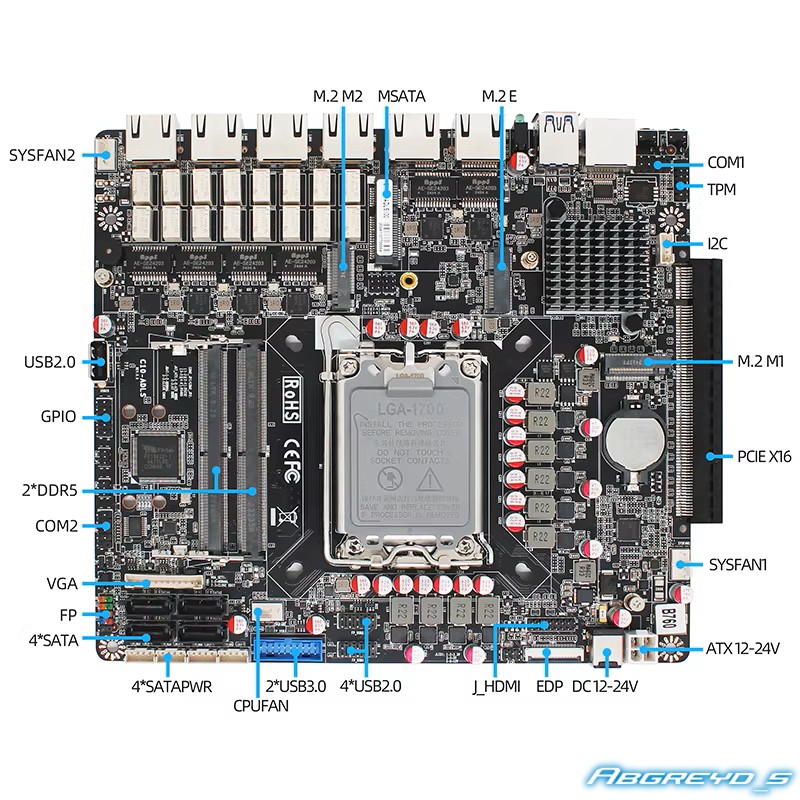

Характеристики материнской платы:
| Параметр | Значение |
| Производитель | Mingwei / Minwin |
| Модель | C10-ADLS |
| Системная логика | Intel B760 |
| Процессорный сокет | 1 × LGA 1700 |
| Поддерживаемые процессоры | Intel Core i3, Core i5 и Core i7 12-го и 13-го поколений |
| Слоты оперативной памяти | 2 × SO-DIMM |
| Тип памяти | DDR5 SO-DIMM |
| Максимальная скорость памяти | До 5600 МТ/с |
| Максимальный объём памяти | До 64 ГБ |
| Слот расширения | 1 × PCI Express x16 |
| Разъёмы M.2 для накопителей | 2 × M.2 с интерфейсом PCI Express 3.0 x4 для NVMe-накопителей |
| Интерфейсы SATA | 4 × SATA 6 Гбит/с |
| Мобильная связь | 2 × M.2 B-Key для совместимых модулей 4G или 5G |
| Сетевые контроллеры | Intel i225 или Intel i226 |
| Сетевые порты | 6 × RJ45 2.5GbE |
| LAN Bypass | Аппаратный Bypass для портов LAN3–LAN6 |
| Видеовыходы | HDMI, VGA и eDP |
| Последовательные интерфейсы | 2 × COM RS-232 |
| Дополнительные интерфейсы | USB 3.0, USB 2.0, I²C, GPIO и TPM 2.0 |
| Питание | DC 12–24 В |
| Удалённое управление | BMC, IPMI, KVM-over-LAN и Virtual Media over LAN не предусмотрены |
| BIOS | Версия BIOS должна поддерживать установленное поколение и конкретную модель процессора |
| Форм-фактор | Нестандартный промышленный |
| Размеры | 20 × 18 см |
Требования к системе:
- Корпус: промышленный корпус с поддержкой платы размером 20 × 18 см и соответствующей схемой монтажных стоек.
- Процессор: совместимый Intel Core i3, Core i5 или Core i7 12-го либо 13-го поколения для сокета LGA 1700.
- BIOS: установленная версия должна поддерживать конкретное поколение и модель процессора.
- Оперативная память: необходимо использовать совместимые модули DDR5 SO-DIMM.
- Схема установки памяти: при использовании двух модулей рекомендуется выбирать одинаковые планки с совпадающими характеристиками.
- Скорость памяти: фактическая скорость зависит от контроллера памяти процессора, модулей и настроек BIOS.
- Охлаждение: требуется совместимая система охлаждения LGA 1700, рассчитанная на характеристики установленного процессора.
- Сетевые интерфейсы: доступность Bypass и распределение пар портов необходимо настраивать в соответствии с документацией платы.
- Накопители M.2: необходимо использовать совместимые NVMe-накопители с интерфейсом PCI Express.
- Модули 4G/5G: для мобильной связи требуются совместимый модем M.2 B-Key, SIM-карта и подходящие антенны.
- Питание: входное напряжение должно соответствовать диапазону DC 12–24 В и требованиям установленного процессора и периферии.
- Прошивки: необходимо использовать BIOS, предназначенный именно для Mingwei C10-ADLS и соответствующей ревизии платы.
Оптимально подходит для:
- Аппаратных межсетевых экранов.
- Маршрутизаторов и сетевых шлюзов.
- Платформ pfSense и OPNsense.
- Систем сетевой безопасности.
- Промышленных VPN-шлюзов.
- Систем фильтрации и анализа трафика.
- Промышленной автоматизации.
- IoT- и IIoT-платформ.
- Пограничных вычислений Edge Computing.
- Систем видеонаблюдения.
- Транспортных и телекоммуникационных систем.
- Систем с подключением 4G или 5G.
- Компактных серверов хранения данных.
- Промышленных контроллеров.
- Встраиваемых вычислительных комплексов.
Итоговый вывод: Mingwei C10-ADLS представляет собой промышленную сетевую платформу на базе чипсета Intel B760 для процессоров Intel Core 12-го и 13-го поколений. Плата поддерживает до 64 ГБ DDR5 SO-DIMM, шесть сетевых портов 2.5GbE с аппаратной функцией Bypass, два NVMe-накопителя M.2, четыре SATA-устройства и одну плату расширения PCI Express x16. Разъёмы M.2 B-Key позволяют устанавливать модули 4G или 5G, а видеовыходы HDMI, VGA и eDP расширяют возможности применения во встраиваемых системах. При сборке необходимо учитывать нестандартные размеры платы, совместимость BIOS, тип памяти, диапазон входного напряжения и отсутствие аппаратного BMC/IPMI.
